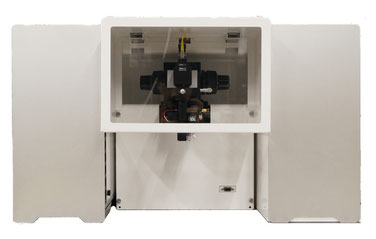

OPTICHO M（PAM：高速高分解能光音響3D顕微鏡）
PAM 高速・高分解能光音響3D顕微鏡
従来の血管形態計測プラス血流計測等が可能な高速３D-PAM装置です。同機は、ヘモグロビンやメラニンなどの生体内分子を非標識で最大5umの高分解能で計測可能です。同一計測領域内の計測対象分子の光吸収特性に合わせて、２波長計測オプションもご用意しています。
標準システム構成
| OR-PAM (GS ミラー) | AR-PAM (GSミラー) | |
|---|---|---|
| 顕微鏡 (本体) |
顕微鏡 (本体) OR光学系、XYスキャン |
顕微鏡 (本体) |
| レーザー |
532nm (固体レーザー) |
532nm (固体レーザー) |
| ワークステーション |
制御系PC、画像取得ソフト |
制御系PC、画像取得ソフト |
計測仕様
| OR-PAM (GS ミラー) | AR-PAM (GSミラー) | |
|---|---|---|
| 計測深度 | 最大 0.7mm |
最大 2.5mm |
| 分解能 (XY平面) |
最大 5um |
最大 100um |
| 分解能 (Z方向) |
最大 70um |
最大 70um |
スキャン制御
| OR-PAM (GS ミラー) | AR-PAM (GSミラー) | |
|---|---|---|
| Field of view | 26mm(X) x 26mm(Y) |
26mm(X) x 26mm(Y) |
| Imaging speed |
1 – 200Hz (B-scan) |
1 – 200Hz (B-scan) |
レーザー部仕様
| OR-PAM (GS ミラー) | AR-PAM (GSミラー) | |
|---|---|---|
| 波長 (固定) | 532nm |
532nm |
| 繰り返し周波数 |
Single shot – 200kHz |
Single shot – 200kHz |
| パルス幅 |
6 - 80ns |
6 - 80ns |
| 出力エネルギー | 5W | 5W |
ソフトウェア
| OR-PAM (GS ミラー) | AR-PAM (GSミラー) | |
|---|---|---|
| 機能について |
画像計測機能
- XY計測位置、計測範囲 - 深度設定、スキャン速度 -遅延時間設定（超音波） -平均化回数設定 -検出器感度設定 |
画像計測機能
- XY計測位置、計測範囲 - 深度設定、スキャン速度 -遅延時間設定（超音波） -平均化回数設定 -検出器感度設定 |
|
スキャンモード (Bモード/Cモード) |
計測像表示機能 -ライン像（Aモード） - 断層画像 (Bモード) - XYプロジェクション画像 (Cモード) |
計測像表示機能
-ライン像 （Aモード） - XYプロジェクション画像 (Cモード) |
| オプション |
532/559nm laser(SO2計測用10KHz）
700nm-900nm tunable laser |
532/559nm laser（SO2計測用10KHz）
700nm-900nm tunable laser |
光音響（PAM）計測データ例

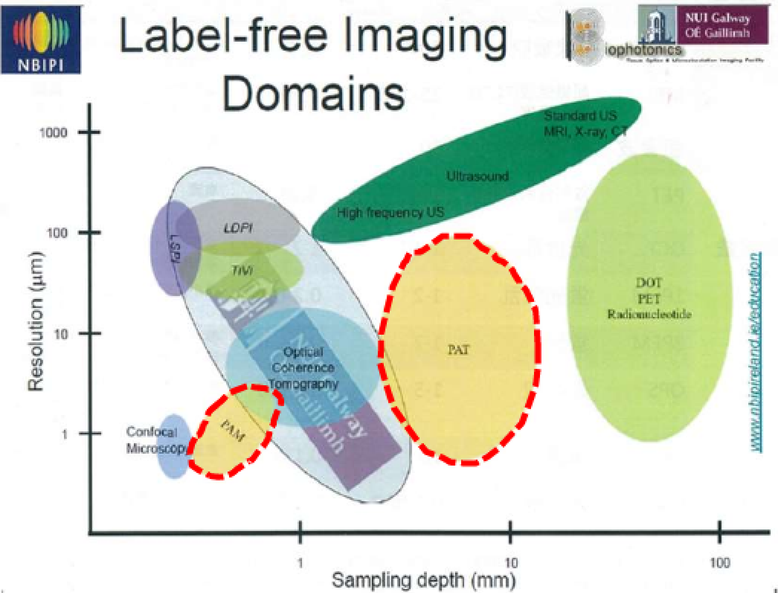

光音響技法と様々なイメージング技法との相関関係をご紹介
カタログダウンロード
PDF版のカタログを以下からダウンロード可能です。
ご活用ください。
